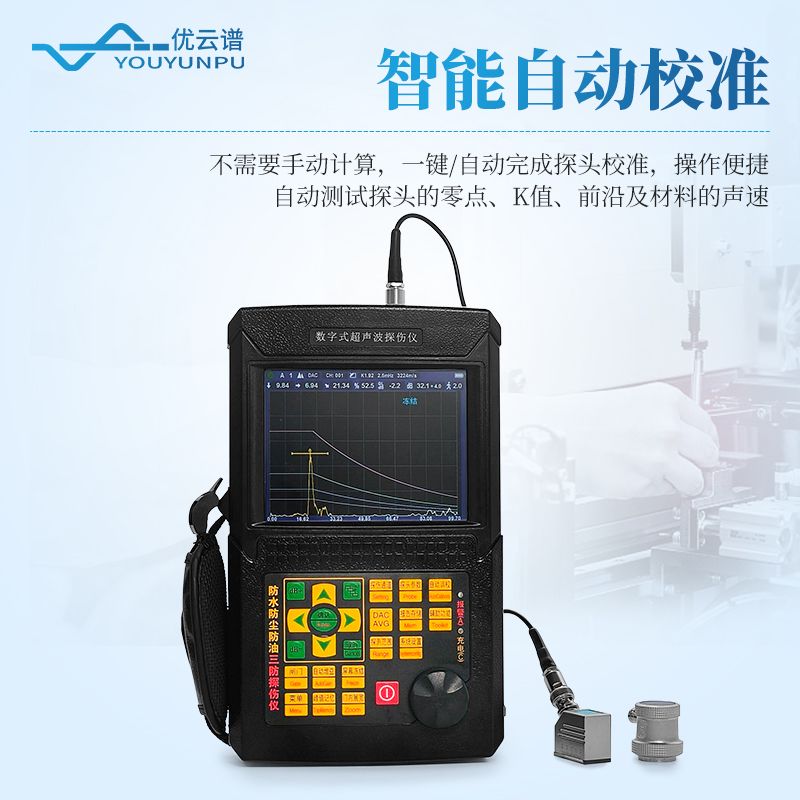

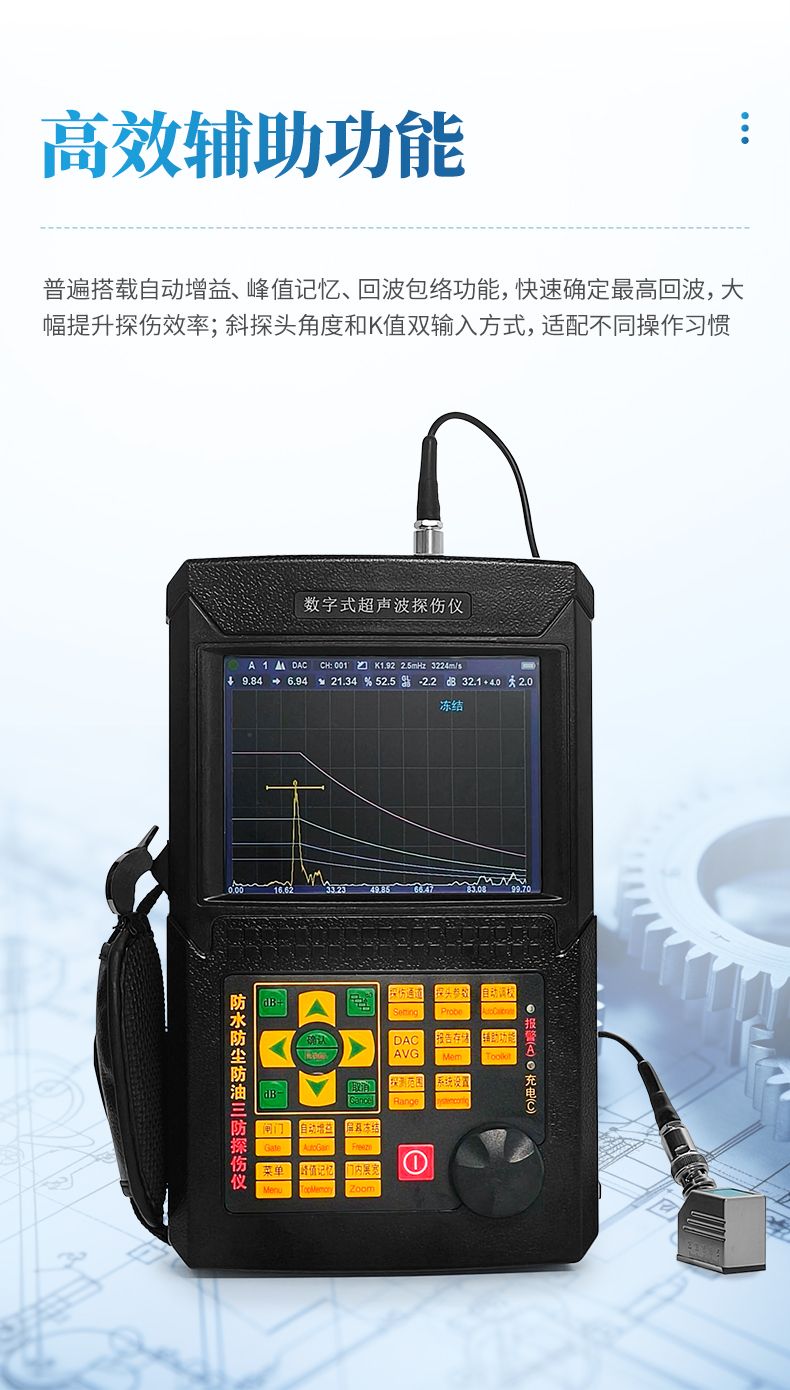

數字式超聲波探傷儀
【產品簡介】探測范圍：0-10000mm，聲速：500-18000m/s，支持數據導出，垂直線性誤差：≤2%，有B掃，有探傷錄像功能
19157135090
在線詢價產品詳情
概述：

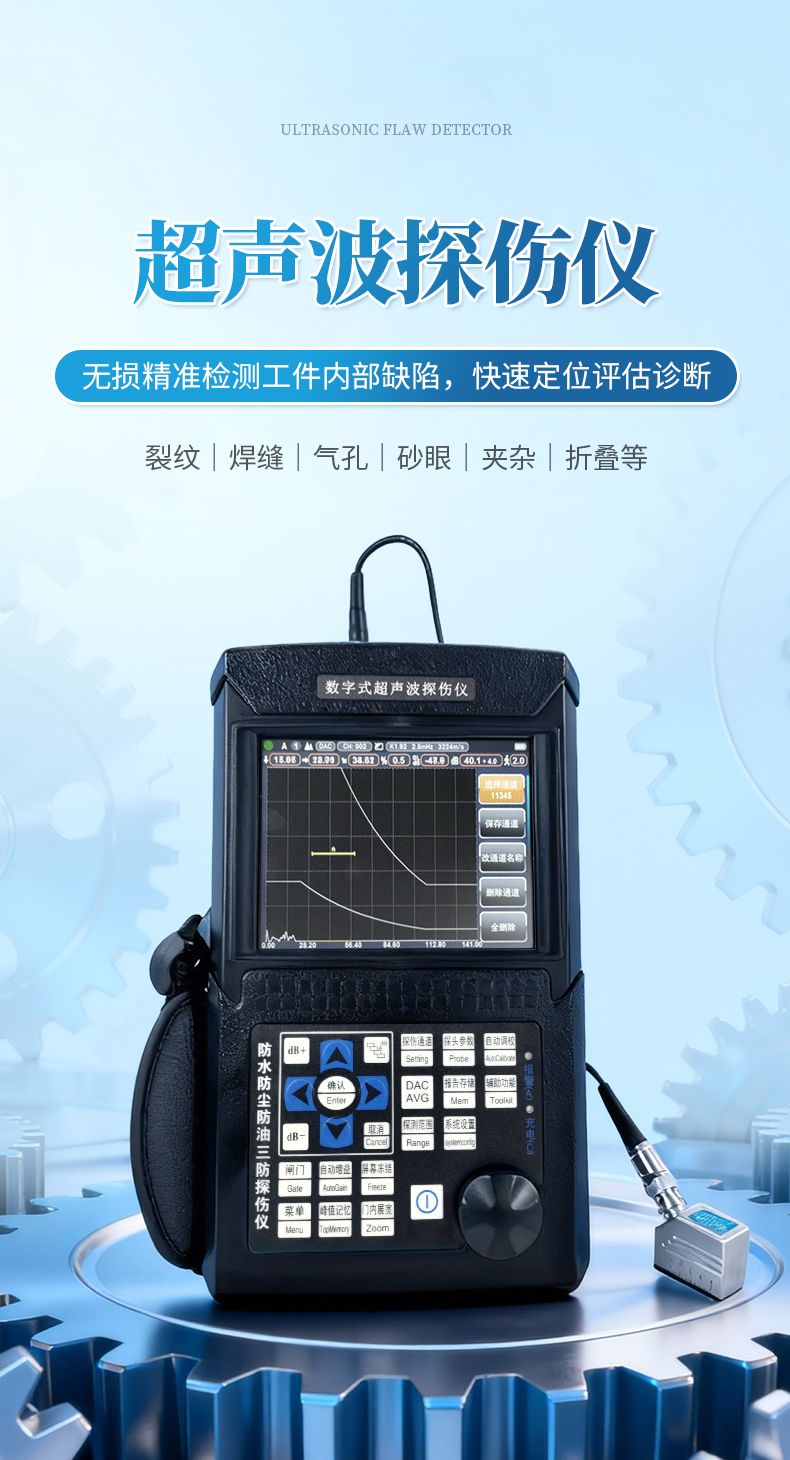

超聲波探傷儀是一種便攜式工業無損探傷儀，它能夠便攜、無損傷、準確地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。既可以用于實驗室，又可以用于工程現場。應用在鍋爐、壓力容器、航天、電力、石油、化工、海洋石油、管道、船舶制造、汽車、機械制造、冶金、金屬加工、鋼結構、鐵路交通、核能電力、高校等行業。
主要功能：

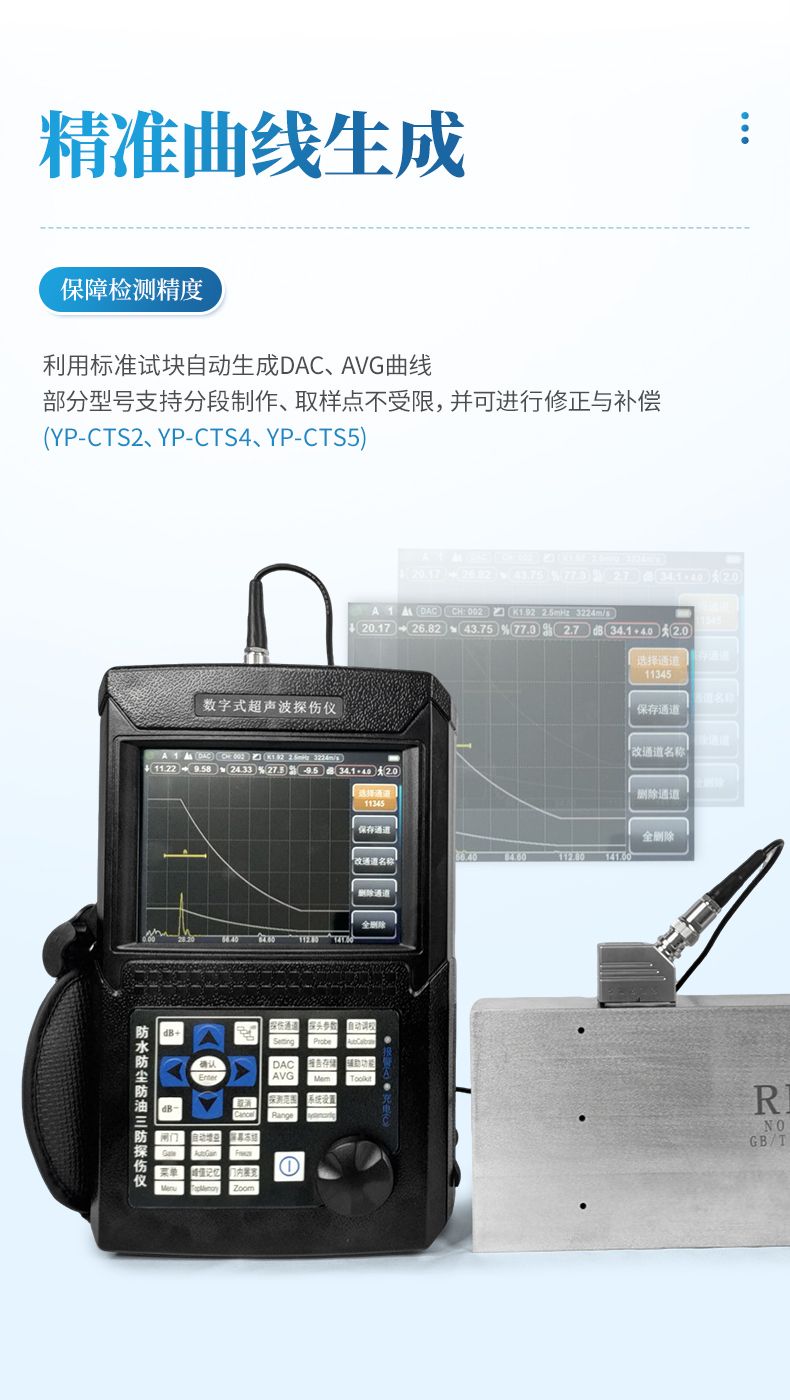

1、利用標準試塊自動生成DAC、AVG曲線，取樣點不受限制，并可進行補償與修正

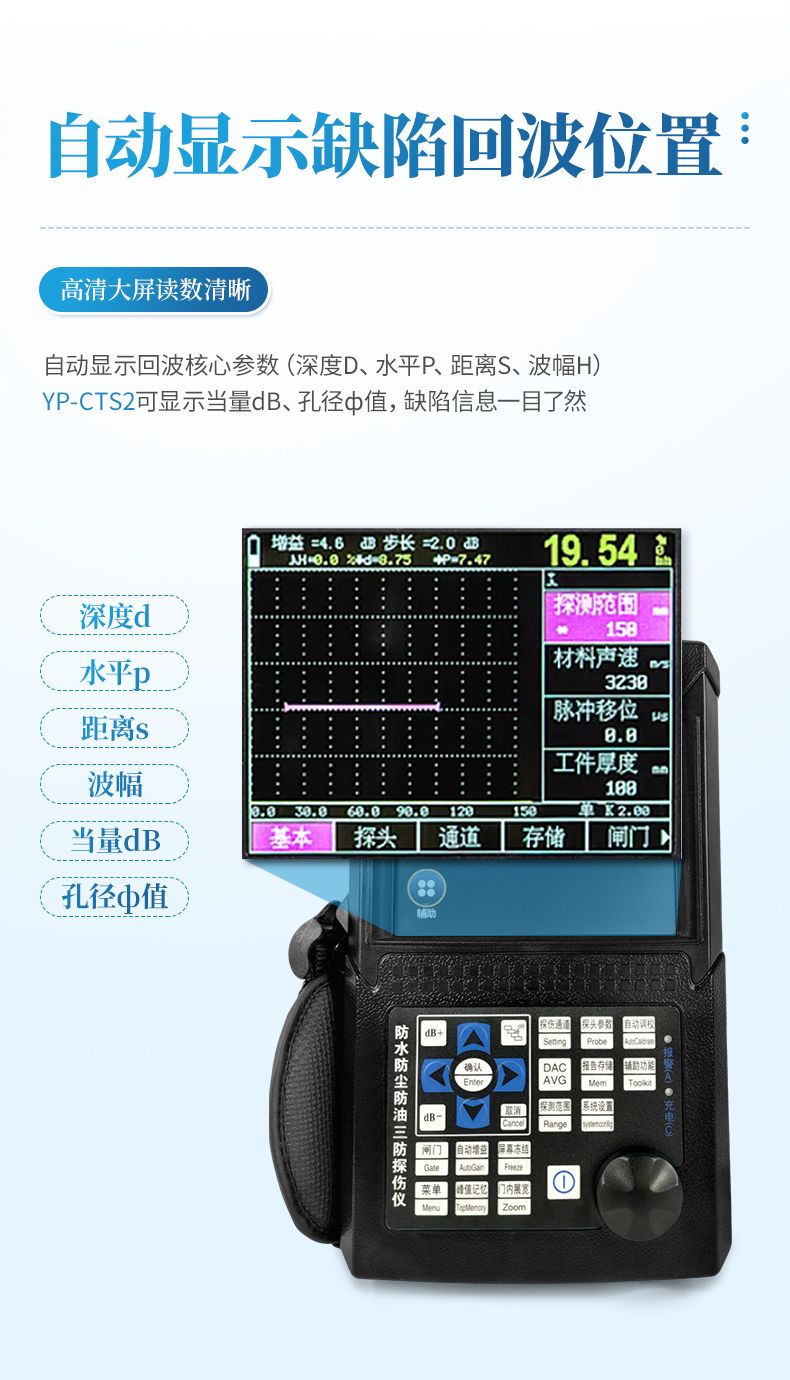

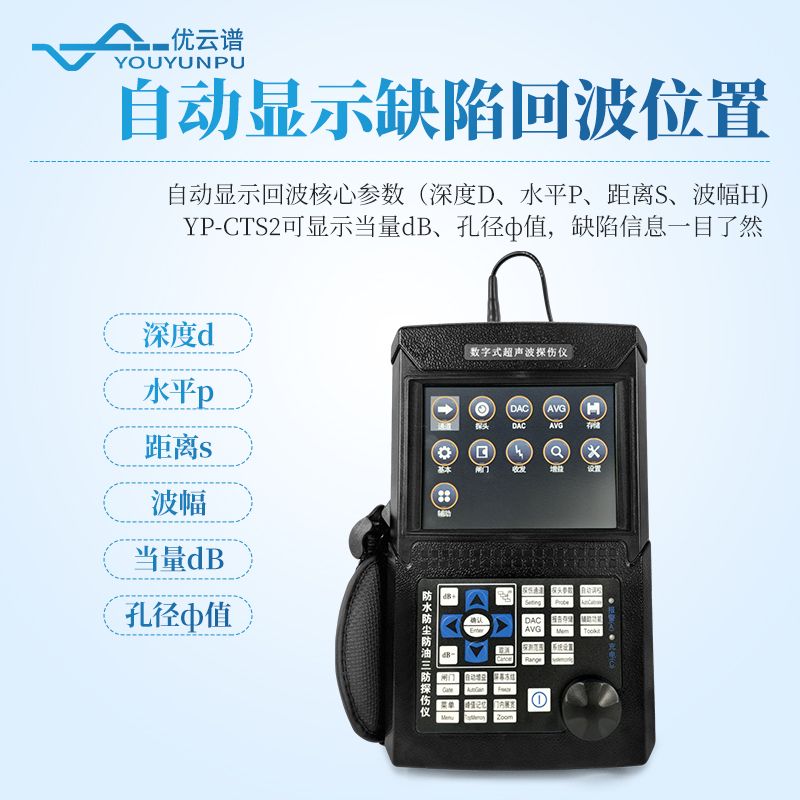

2、自動顯示回波相關參數（深度D、水平P、距離S、波幅H）
3、自由切換三種標尺（深度D、水平P、距離S）

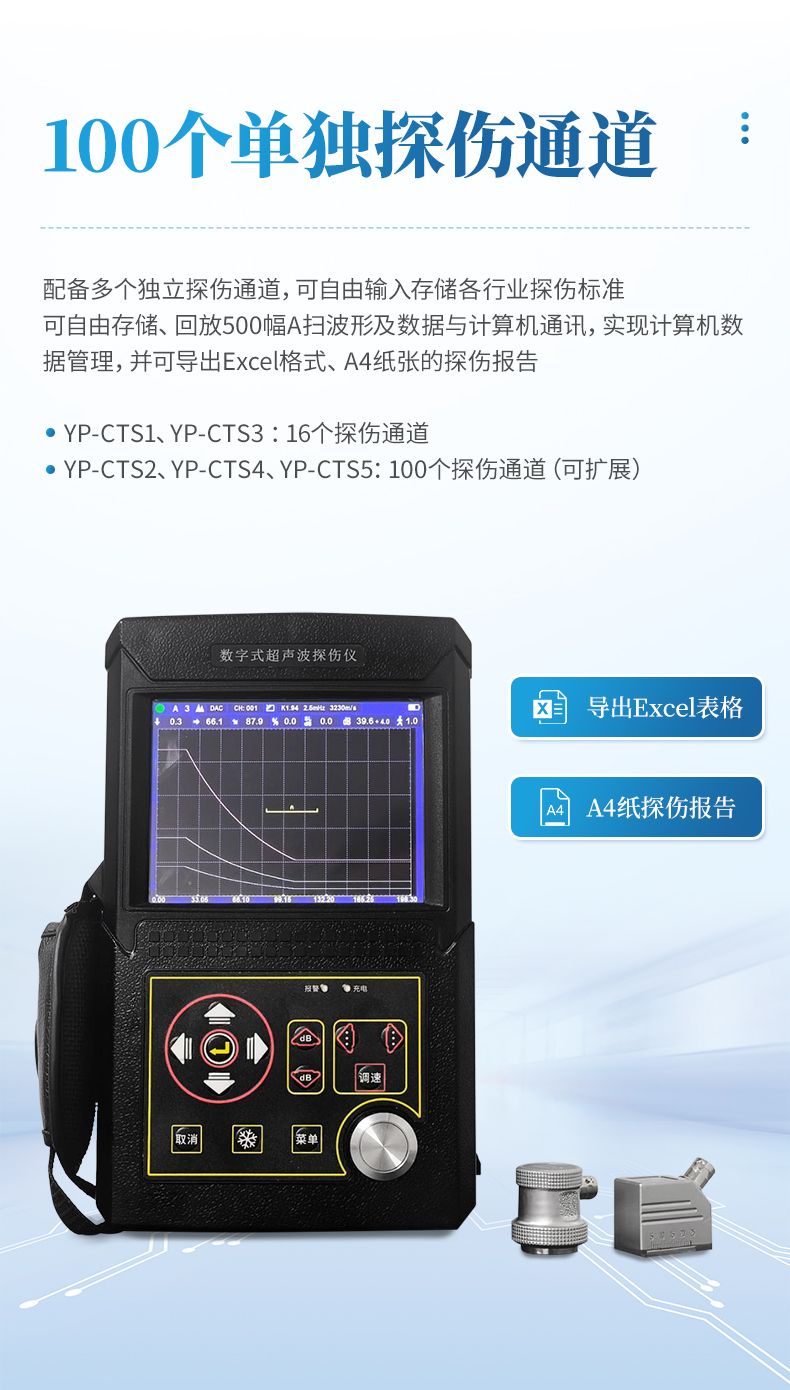

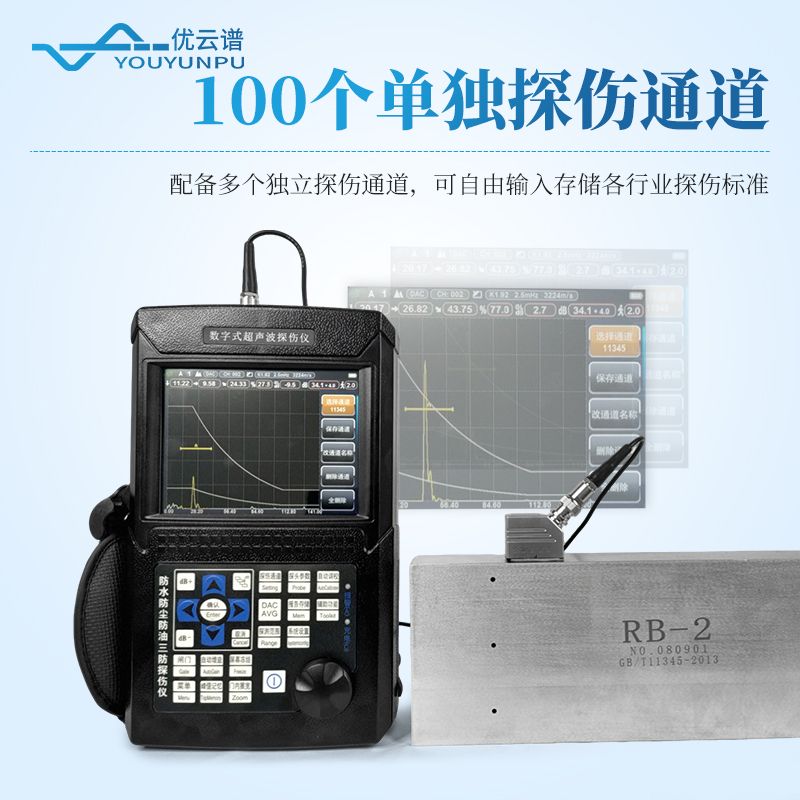

4、100個探傷通道，可自由輸入并存儲任意行業的探傷標準（可擴展）；
5、可存儲300幅A形圖形、參數（可根據用戶需求擴展）；
6、自動計算缺陷當量φ值，峰值記憶功能；
7、兩種探測方式：峰值、邊沿；
8、三種探頭方式：單晶、雙晶、穿透；
9、自動匹配阻尼，智能化操作探傷，閘門自動報警； 可根據實際工件生成自定義探傷工藝，現場探傷不需攜帶試塊。
產品特點：
1、鋰電池供電，工作時間8小時；
2、堅固耐用，防水防塵，抗干擾能力好；
3、大屏幕高亮顯示，可以適合在陽光下、涵洞中探傷的要求；
4、閘 門： 進波門、失波門；
5、單閘門讀數、雙閘門讀數；
6、內置USB接口，插入SD卡，可探傷過程錄像；
7、報 警： 蜂鳴報警，LED 燈報警；
8、具有防水、防油、防塵三防功能，使用壽命延長，是常規探傷儀使用壽命的幾倍。
技術參數：
| 項目 | 技術數據 |
| 掃描范圍（mm） | 0～10000 |
| 垂直線性誤差 | ≦2% |
| 水平線性誤差 | ≦0.1% |
| 探傷靈敏度余量 | ≧65dB（深200mmφ2平底孔） |
| 動態范圍 | ≧34dB |
| 分辨率 | ≧45dB |
| 頻率范圍（MHz） | 0.5～20 |
| 增益調節（dB） | 0～120 |
| 材料聲速（m/s） | 1000～9999 |
| 回波抑制 | 0～80% |
| 工作溫度（℃） | -27～70 |
| B掃 | 有 |
| 兩孔測試法 | 有 |
| 探傷錄像 | 有 |
| 脈沖/發射強度 | 可調 |
| 外形尺寸（mm） | 240*160*40 |
| 重量（Kg） | 1.3 |
| 選配 | 探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜 |
型號區別：
| 型號 | CTS1 | CTS2 | CTS升級系列 |
| 探測范圍(mm) | 0-6000 | 0-6000 | 0-10000 |
| 聲速(m/s) | 1000-10000 | 1000-15000 | 500-18000 |
| 最大增益(dB) | 110dB | 110dB | 120dB |
| 探頭頻率(MHz) | 0.5-10 | 0.5-10 | 0.2-15 |
| 垂直線性V 水平線性H | V<3% H<0.2% | V<2% H<0.2% | V<2% H<0.2% |
| 檢波方式 | 全波 | 全波 | 全波 |
| A D 位 數 | 8位 | 8位 | 10位 |
| 采樣頻率 | 100M | 100M | 160M |
| 系統主頻 | 200M | 200M | 300M |
| FPGA主頻 | 200M | 200M | 300M |
| 支持標準數量 | 只支持一種自定義標準 | 支持全部10余種標準 | 支持全部10余種標準 |
| 國內版校準方式 | 雙弧法 | 雙弧法 | 雙弧法 |
| 探傷過程錄像 | × | × | 無限時 |
| B 掃描 | × | × | √ |
| 配色方案 | 一種黃色方案 | 五種 | 五種 |
| 支持語言 | 國內版：默認僅中文 出口版：默認僅英文 | 國內版：全5種 出口版：4種無中文 | 國內版：全5種 出口版：4種無中文 |
| 導出報告方式 | U盤直接導出PDF | U盤直接導出PDF | |
| 重復頻率 | 不可調節 | 16-1000 | 16-2000 |
| 整套探傷工藝導入 | 16個通道可導入導出 | 500個可導入導出 | 500個可導入導出 |
| 支持閘門數量 | 國內版1個/出口版2個 | 兩個 | 兩個 |
| 探頭阻尼 | 不可調節 | 50-400歐 | 50-400歐 |
| 裂紋測高 | × | √ | √ |
| 發射強度 | 不可調節 | 25-500V | 25-500V |
| 脈沖寬度 | 不可調節 | 15-510 | 15-510 |
| 焊縫圖示動態刷新 | √ | √ | √ |
| 參數調節方式 | 按鈕可調速/對話框 | 按鈕/波輪/對話框 | 按鈕/波輪/對話框 |
| 單電工作時長 | 8小時 | 8小時 | 15小時 |
| 支架 | 單一角度 | 單一角度 | 單一角度 |
| 外觀尺寸(mm) | 240*160*40 | 238×155×46 | 240*160*40 |
| 重量(kg) | 1.3 | 1.2 | 1.3 |
標準配置：
| 主機 | 1臺 |
| 直探頭 | 1支 |
| 斜探頭 | 1支 |
| 電源適配器 | 1個 |
| PC通訊軟件 | 1份 |
| BNC電纜 | 1根 |
